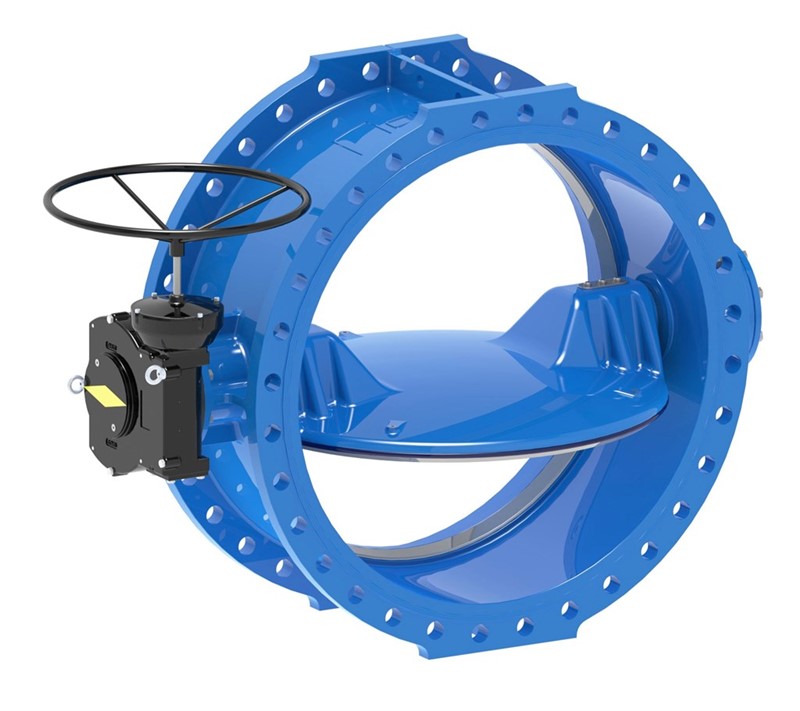

MÔ TẢChi tiết sản phẩm
Đặc điểm
- Đĩa van nghiêng giúp giải thoát lực nén của đệm đĩa sau khi mở vài độ, do đó kéo dài độ bền và giúp mô men vận hành thấp. Đĩa van được gắn cố định để tránh mài mòn và rung động. Cấu trúc đệm đĩa và chất lượng cao su đảm bảo mô men đóng thấp. Tất cả các bộ phận bằng cao su đạt nhiều chứng nhận. Vòng chặn đệm đĩa bằng thép không gỉ. Các lỗ ren bắt bu lông trên đĩa được bảo vệ chống ăn mòn bởi phớt cao su. Vòng mặt tựa có thể thay thế bằng thép không gỉ được ép nén vào thân và và làm kín bởi phớt cao su. Trục van bằng thép không gỉ AISI 431 với bạc lót tự bôi trơn. Đầu cuối trục được nằm hoàn toàn ở trong đĩa van và cố định bởi các thanh chốt chống ăn mòn với gioăng và tấm bảo vệ bằng thép không gỉ. Then và rãnh then được sử dụng để hỗ trợ. Đệm trục có thể thay thế với hai phớt EPDM trên mỗi bên của ống lót bằng đồng và một gioăng phẳng NBR. Lựa chọn thiết bị khóa. DN 700-1600 Thân và đĩa van sơn epoxy kết dính nóng chảy theo DIN 3476 phần 1 và EN 14901, đạt chứng nhận GSK, màu xanh RAL 5017 theo WRAS-DVGW/W270/UBA DN ≥ 1800 Thân và đĩa van sơn epoxy 2-gói, màu xanh RAL 5017 bên ngoài, bên trong màu xanh ribbon hay trắng kem theo WRAS.

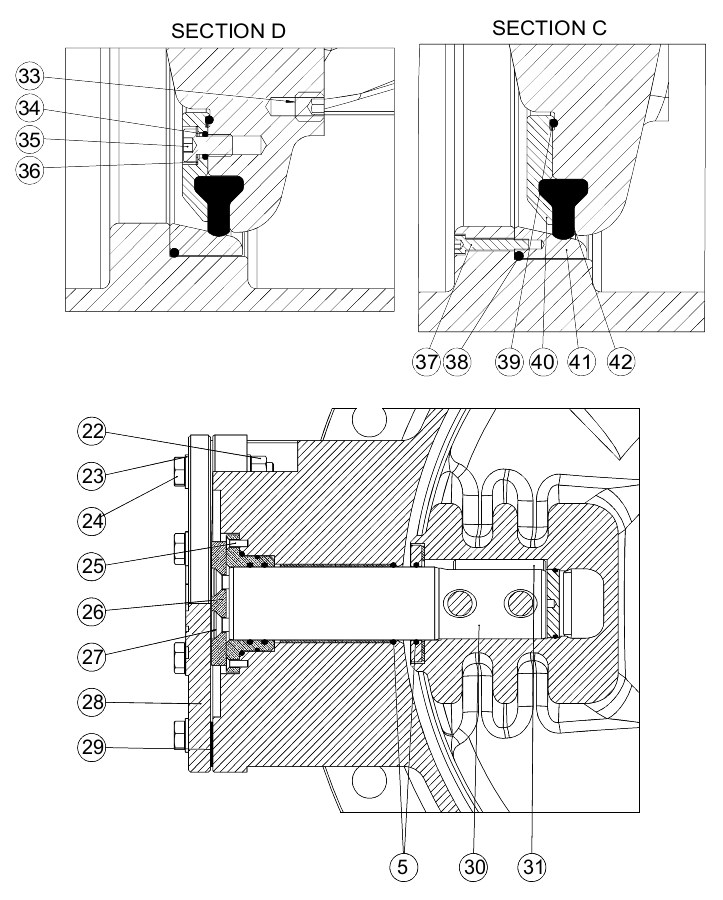

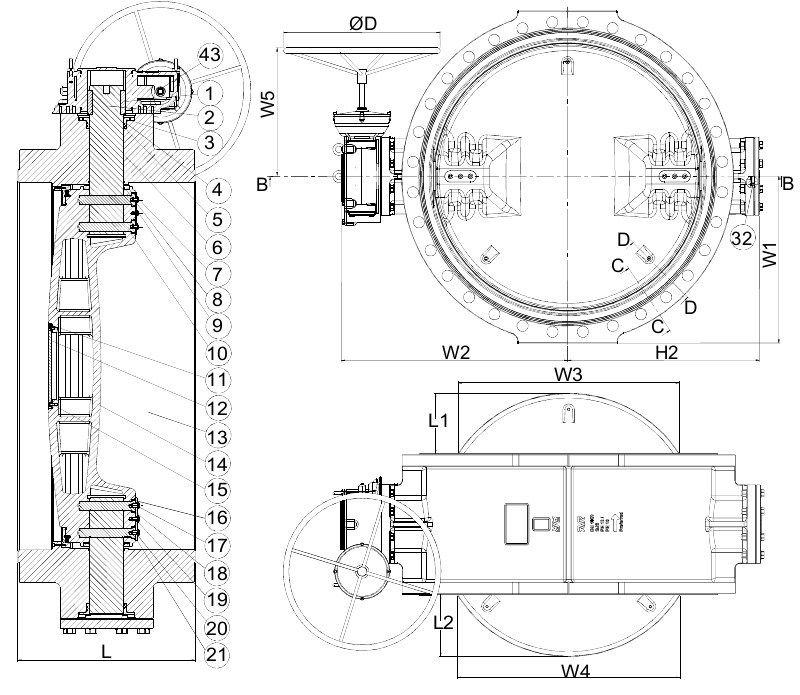

Bộ phận
| 1. | Then | Thép không gỉ A2 |
| 2. | Trục van | Thép không gỉ 431 |
| 3. | Vỏ đệm kín | Đồng |
| 4. | Phớt | Cao su EPDM |
| 5. | Phớt | Cao su EPDM |
| 6. | Bạc lót tự bôi trơn | Đồng/PTFE composite |
| 7. | Chặn đĩa | Thép không gỉ |
| 8. | Gioăng | Cao su EPDM |
| 9. | Phớt | Cao su EPDM |
| 10. | Thanh chốt | Thép không gỉ A2 |
| 11. | Phớt | Cao su EPDM |
| 12. | Bích nhánh | Gang dẻo GJS-500-7 |
| 13. | Thân van | Gang dẻo GJS-500-7 |
| 14. | Đĩa van | Gang dẻo GJS-500-7 |
| 15. | Vít | Thép không gỉ A2 |
| 16. | Tấm bảo vệ | Thép không gỉ |
| 17. | Vít | Thép không gỉ A2 |
| 18. | Phớt | Cao su EPDM |
| 19. | Long đen | Thép không gỉ A2 |
| 20. | Phớt | Cao su EPDM |
| 21. | Long đen | Mạ kẽm |
| 22. | Đai ốc | Thép không gỉ A2 |
| 23. | Long đen | Thép không gỉ A2 |
| 24. | Vít | Thép không gỉ A2 |
| 25. | Vít | Thép không gỉ A2 |
| 26. | Bạc lót chịu lực | Đồng |
| 27. | Vít | Thép không gỉ A2 |
| 28. | Tấm chặn | Gang dẻo GJS-500-7 |
| 29. | Gioăng | Cao su EPDM |
| 30. | Trục thu động | Thép không gỉ 431 |
| 31. | Khóa an toàn | Thép không gỉ A2 |
| 32. | Vít | Thép không gỉ A2 |
| 33. | Vít | Thép không gỉ A2 |
| 34. | Phớt | Cao su EPDM |
| 35. | Bu lông | Thép không gỉ A2 |
| 36. | Long đen | Thép không gỉ A2 |
| 37. | Vít | Thép không gỉ A2 |
| 38. | Phớt | Cao su EPDM |
| 39. | Phớt | Cao su EPDM |
| 40. | Vòng chặn đệm | Thép không gỉ |
| 41. | Vòng mặt tựa | Thép không gỉ |
| 42. | Đệm đĩa | Cao su EPDM |
| 43. | Hộp số | Gang đúc |
