MÔ TẢChi tiết sản phẩm

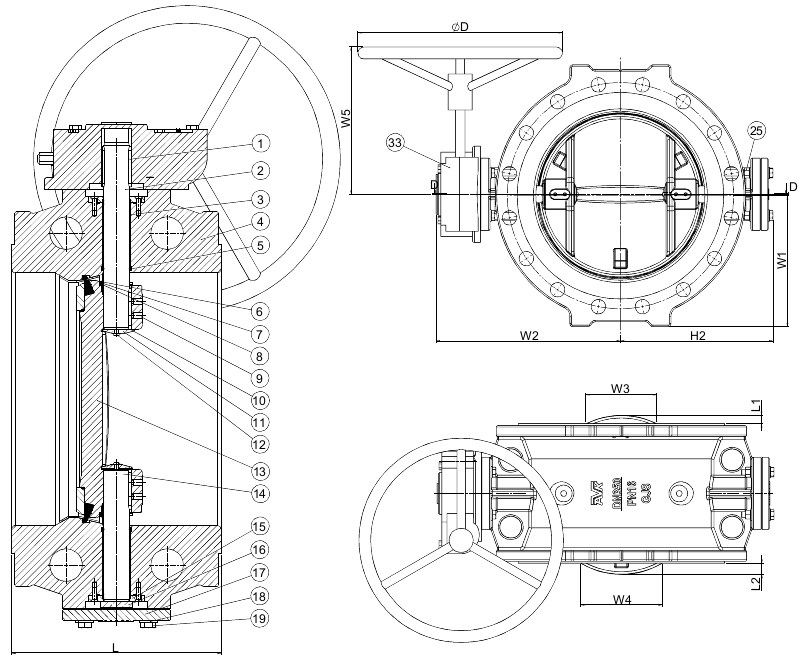

Bộ phận
| 1. | Then | Thép không gỉ A2 |
| 2. | Trục dẫn động | Thép không gỉ 431 |
| 3. | Bạc lót | Thép phủ PTFE |
| 4. | Thân van | Gang dẻo GJS-500-7 (GGG-50) |
| 5. | Phớt | Cao su EPDM |
| 6. | Bu lông đầu socket | Thép không gỉ A2 |
| 7. | Nắp | Thép không gỉ |
| 8. | Gioăng | Cao su EPDM |
| 9. | Bộ vít | Thép không gỉ A2 |
| 10. | Gioăng | Cao su EPDM |
| 11. | Nắp chặn | Thép không gỉ |
| 12. | Vít | Thép không gỉ A2 |
| 13. | Đĩa van | Gang dẻo GJS-500-7 (GGG-50) |
| 14. | Trục thu động | Thép không gỉ 431 |
| 15. | Miếng đệm | Đồng |
| 16. | Bạc lót chịu lực | Đồng |
| 17. | Tấm chặn | Gang dẻo GJS-500-7 (GGG-50) |
| 18. | Long đen | Thép không gỉ A2 |
| 19. | Bu lông | Thép không gỉ A2 |

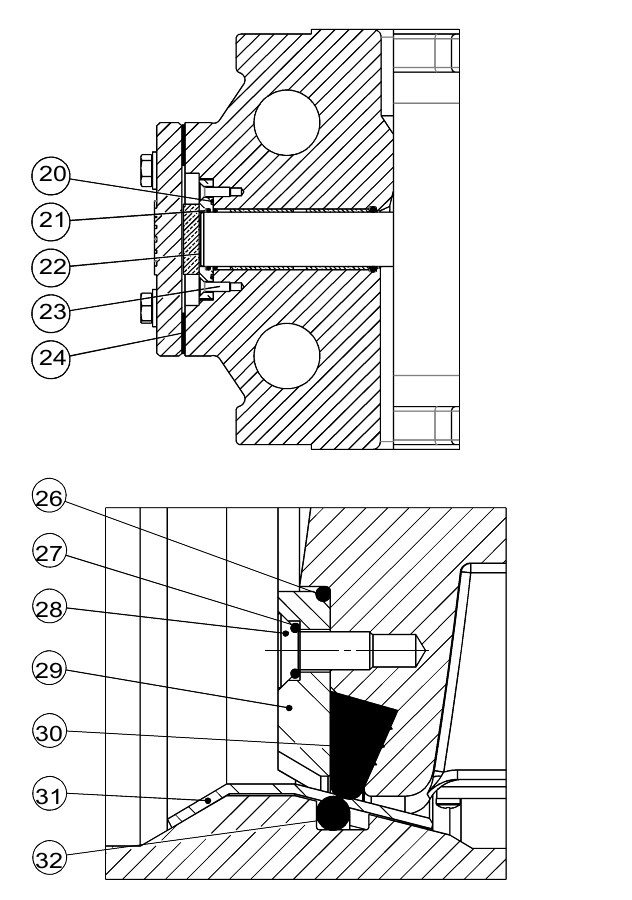

| 20. | Phớt | Cao su EPDM |
| 21. | Phớt | Cao su EPDM |
| 22. | Vít | Thép không gỉ A2 |
| 23. | Vít | Thép không gỉ A2 |
| 24. | Gioăng | Cao su EPDM |
| 25. | Đai ốc | Thép không gỉ A2 |
| 26. | Phớt | Cao su EPDM |
| 27. | Phớt | Cao su EPDM |
| 28. | Vít | Thép không gỉ A2 |
| 29. | Vòng chặn đệm | Thép không gỉ |
| 30. | Vòng đệm | Cao su EPDM |
| 31. | Mặt tựa kim loại | Thép không gỉ |
| 32. | Phớt | Cao su EPDM |
| 33. | Hộp số | Gang đúc |
Kiểm nghiệm/ Chứng nhận
- Thử áp lực theo EN 1074-1 và 2 / EN 12266
Tiêu chuẩn
- Thiết kế theo EN 593
- Khoảng cách giữa hai bề mặt theo EN 558 bảng 2 series 14
- Mặt bích khoan theo EN1092-2 (ISO 7005-2), PN10/16
