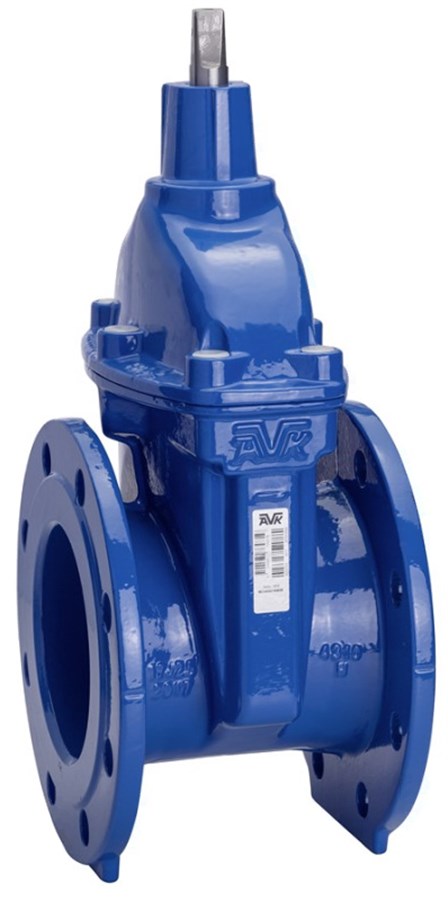

MÔ TẢChi tiết sản phẩm
Đặc điểm
- Tích hợp chốt đĩa van cố định ngăn chặn sự rung động đảm bảo độ bền. Đĩa van phủ cao su lưu hóa hoàn toàn NBR và được trang bị với má đĩa đảm bảo hoạt động trơn chu. Dẫn hướng đĩa và thân van đảm bảo hoạt động ổn định. Trục van bằng thép không gỉ kháng axit với vòng chặn đĩa và được ren cán cho độ cứng cao. Vòng ôm cổ trục giúp cố định trục và cho mô men đóng mở thấp. Ba hệ thống đệm trục an toàn với vòng đệm ngoài NBR, bạc lót polyamide với bốn phớt cao su NBR và một vòng đệm manchette NBR. Đệm nắp NBR được cố định trong rãnh. Bu lông nắp van bằng thép không gỉ được bắt chìm và bọc kín bởi đệm nắp van. Lõi thẳng. Mô men vân hành thấp. Sơn epoxy kết dính nóng chảy theo DIN 3476 phần 1 và EN 14901, đạt chứng nhận GSK. DN450-600 được thiết kế với bích đỉnh ISO, bu lông mắt nâng và bạc bi thép không gỉ cung cấp mô men hoạt động thấp. DN500-600 có lựa chọn cung cấp với van nhánh DN50

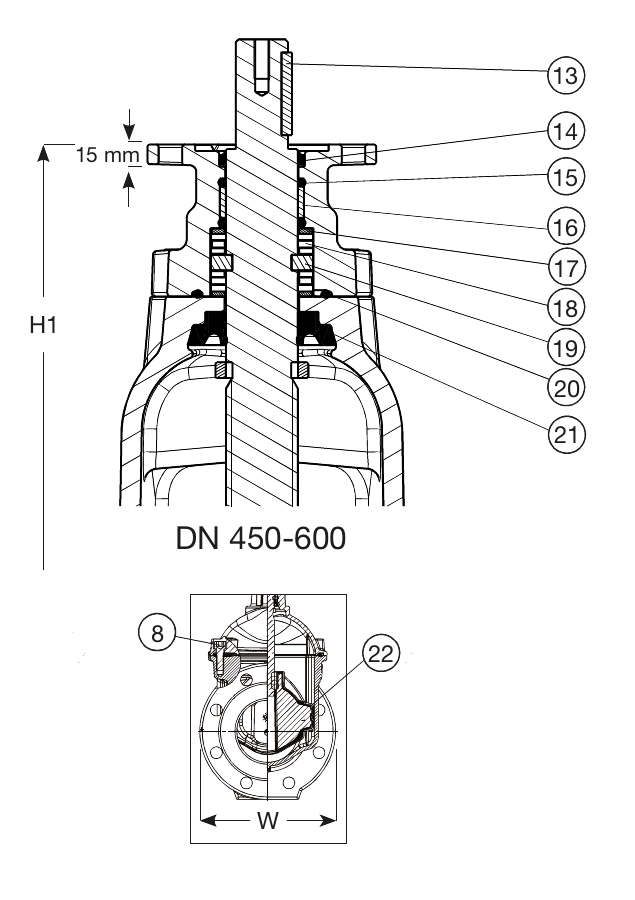

Bộ phận
| 1. | Trục van | Thép không gỉ 1.4404 (316L) |
| 2. | Vòng chặn | Cao su NBR |
| 3. | Phớt | Cao su NBR |
| 4. | Bạc lót | Polyamide |
| 5. | Nắp van | Gang dẻo GJS-500-7 (GGG-50) |
| 6. | Vòng ôm cổ trục | Đồng thau DZR CW602N |
| 7. | Manchette | Cao su NBR |
| 8. | Bu lông nắp | Thép không gỉ A2, phủ kín nhựa dẻo nóng |
| 9. | Đệm nắp | Cao su NBR |
| 10. | Chốt đĩa | Đồng thau DZR CW626N |
| 11. | Đĩa van | Gang dẻo bọc NBR |
| 12. | Thân van | Gang dẻo GJS-500-7 (GGG-50) |
| 13. | Then | Thép không gỉ |
| 14. | Vòng chặn | Cao su NBR |
| 15. | Phớt | Cao su NBR |
| 16. | Bạc lót | Polyamide |
| 17. | Long đen chịu lực | Thép không gỉ 1.4104 (430F) |
| 18. | Vòng bi lăn | Thép không gỉ |
| 19. | Vòng ôm cổ trục | Thép không gỉ 1.4104 (430F) |
| 20. | Phớt | Cao su NBR |
| 21. | Manchette | Cao su NBR |
| 22. | Má đĩa | Polyamide |
