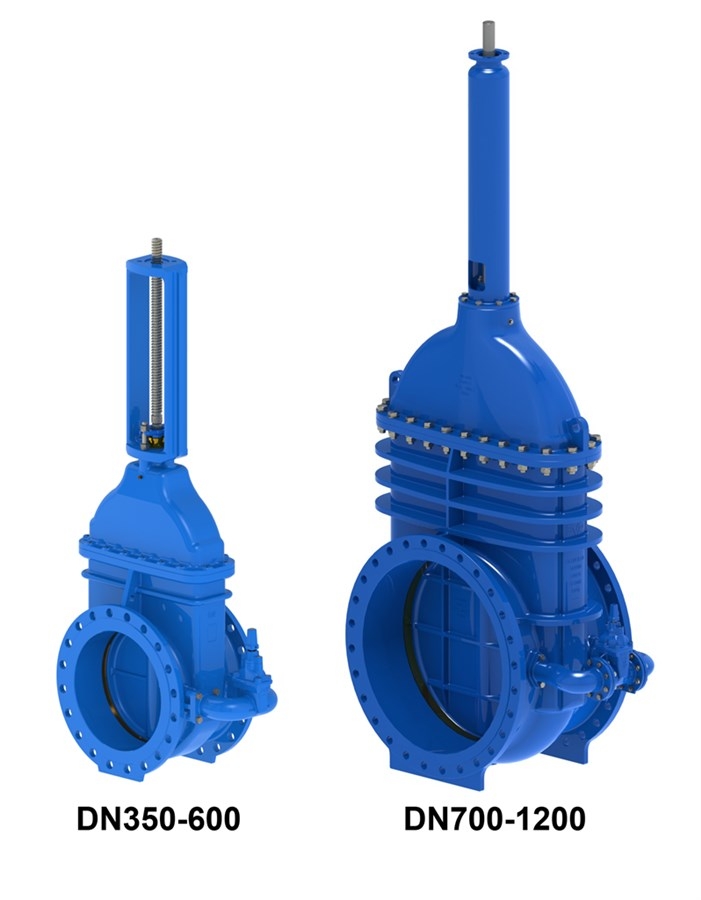

AVK van cổng dành cho nước thải series 54 - mặt tựa kim loại, OS&Y, mặt bích, PN10/16

Mã / Series54 - MẶT TỰA KIM LOẠI, OS&Y, MẶT BÍCH, PN10/16

Thương hiệuAVK

Danh mụcVAN CỔNG

AVK VAN CỔNG DÀNH CHO NƯỚC THẢI SERIES 54 - MẶT TỰA KIM LOẠI, OS&Y, MẶT BÍCH, PN10/16. 54/3334-007; Mặt bích; Gang dẻo; DN350 - DN1000; PN 16.

Kết nốiMặt bích

Vật liệuGang dẻo

Dải DNDN350 - DN1000

Cấp PNPN 16

Yêu cầu báo giá ↗ Tài liệu ↓ Chi tiết từ hãng ↗

THÔNG TIN SẢN PHẨM

Nội dung, ứng dụng & thông số

01

MÔ TẢChi tiết sản phẩm

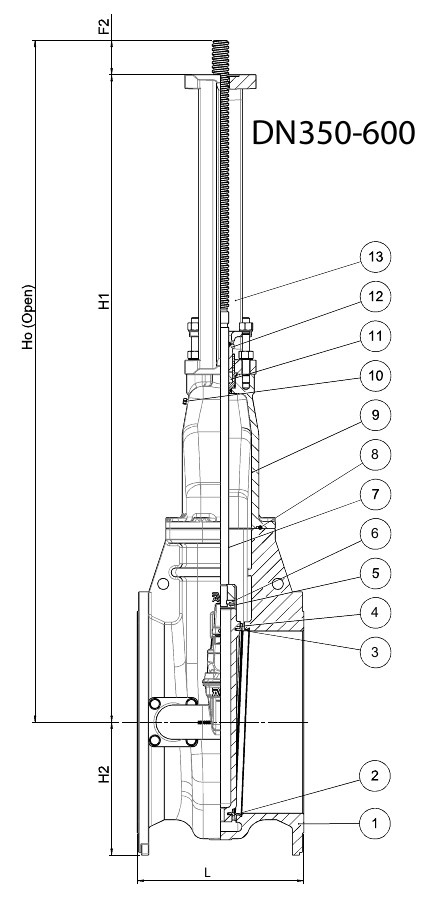

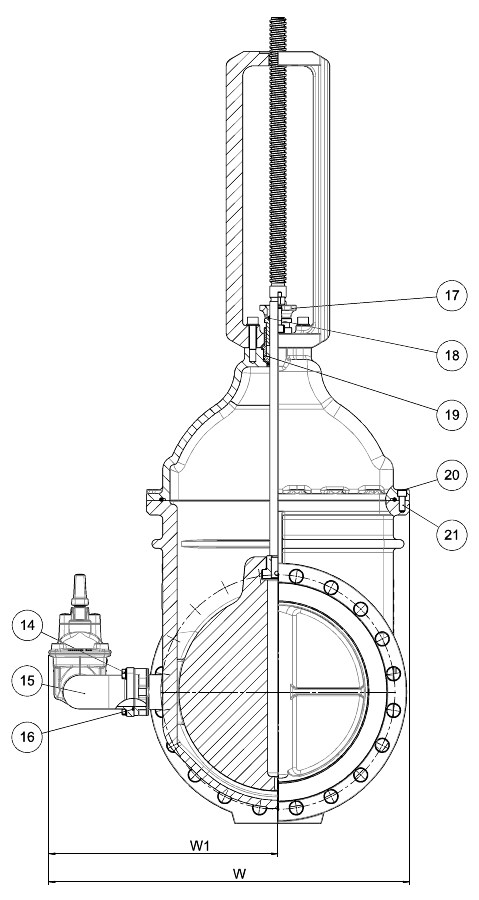

Bộ phận

AVK VAN CỔNG DÀNH CHO NƯỚC THẢI SERIES 54 - MẶT TỰA KIM LOẠI, OS&Y, MẶT BÍCH, PN10/16

AVK VAN CỔNG DÀNH CHO NƯỚC THẢI SERIES 54 - MẶT TỰA KIM LOẠI, OS&Y, MẶT BÍCH, PN10/16

1.	Thân van	Gang dẻo GJS-500-7 (GGG-50)
2.	Vòng mặt tựa	Hợp kim nhôm đồng CC331G (AB1)
3.	Vòng bề mặt	Hợp kim nhôm đồng CC331G (AB1)
4.	Đĩa van	Gang dẻo GJS-500-7 (GGG-50)
5.	Chốt đĩa	Hợp kim nhôm đồng CC333G
6.	Chốt	Thép không gỉ
7.	Trục van	Thép không gỉ 1.4057 (431)
8.	Đệm O-cord	Cao su EPDM
9.	Nắp van	Gang dẻo GJS-500-7 (GGG-50)
10.	Nút xả khí	Thép không gỉ
11.	Hộp làm kín	PTFE
12.	Đệm	Gang dẻo GJS-500-7 (GGG-50)
13.	Bộ kẹp	Gang dẻo GJS-500-7 (GGG-50)
14.	Bu lông	Thép mạ kẽm nhúng nóng
15.	Van nhánh
16.	Phớt	Cao su EPDM
17.	Đệm dẫn	Gang dẻo GJS-500-7 (GGG-50)
18.	Vòng chặn	Kim loại bọc cao su NBR
19.	Ống lót	Đồng thau
20.	Đệm kín	Nhựa dẻo nóng
21.	Bu lông	Thép mạ kẽm nhúng nóng

Tiêu chuẩn

Thiết kế theo EN 1074 phần 1 & 2
Mặt bích khoan theo EN1092-2 (ISO 7005-2), PN10/16
