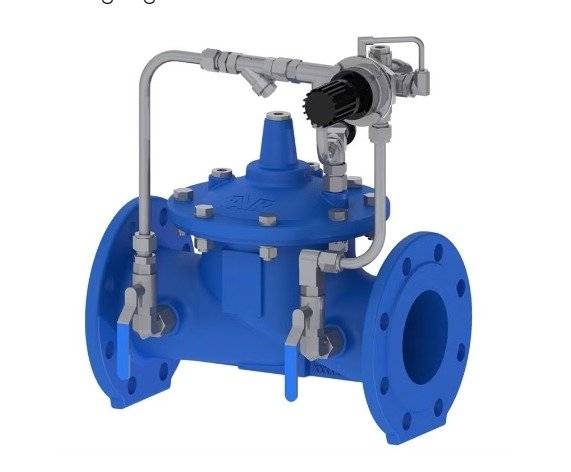

VAN GIẢM ÁP Phiên bản 869/200X-001

Đặc điểm

• Thiết kế mặt tựa nâng điều tiết dòng chảy xung quanh đĩa điều tiết giúp giảm nguy cơ xâm thực và phá hủy đĩa và mặt tựa van
• Hình dạng parabol của đĩa điều tiết tạo ra đặc tính điều tiết trơn chu xung quanh vị trí gần đóng nhằm cải thiện hiệu suất điều tiết ở lưu lượng thấp
• Vị trí trục không đối xứng của màng cao su giúp giảm áp lực ở gần vị trí đóng
• Thân và nắp van bằng gang dẻo được sơn 300 μm màu xanh RAL 5017 kết dính nóng chảy epoxy theo DIN 3476 và ứng dụng quy trình đạt chứng nhận GSK và WRAS-DVGW/W270/UBA
• Tất cả bộ phận cao su đạt chứng nhận cho nước uống
• Tất cả bộ phận bên trong không được sơn bằng thép không gỉ hay đồng
• Mặt tựa và van điều tiết (pilot), ống và phụ kiện ống bằng thép không gỉ AISI 304
• Một van kim được gắn giữa phía đầu nguồn và buồng điều khiển cho phép điều chỉnh thời gian phản ứng
• Đóng van kim giúp cô lập buồng điều khiển và cố định vị trí của van chính cho phép bảo trì sửa chữa van điều tiết
• Tích hợp mặt nâng trên thân từ DN150 cho vận chuyển lắp đặt dễ dàng

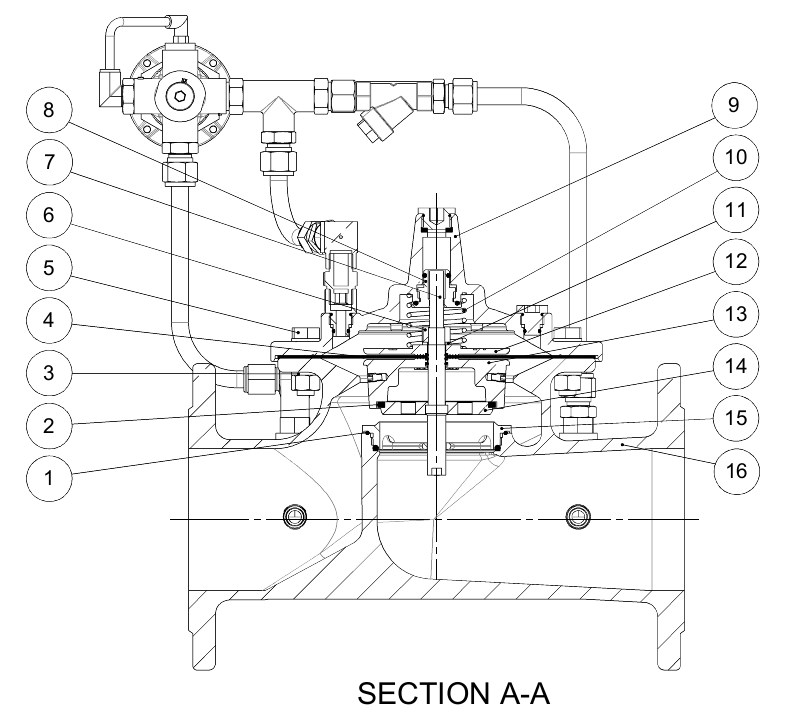

  Bộ phận





  1.	Phớt	Cao su EPDM
  2.	Đệm kín chốt	Cao su EPDM
  3.	Long đen	Thép không gỉ A2
  4.	Màng van	Cao su EPDM
  5.	Bu lông	Thép không gỉ A2
  6.	Đai ốc	Thép không gỉ A2
  7.	Trục van	Thép không gỉ 431
  8.	Dẫn hướng trục	Thép không gỉ 304
  9.	Nắp van	Gang dẻo GJS-500-7 (GGG-50)
  10.	Lò xo	Thép không gỉ 304
  11.	Long đen	Đồng CC499K
  12.	Hỗ trợ màng	Gang dẻo GJS-500-7 (GGG-50)
  13.	Chặn đĩa	Gang dẻo GJS-500-7 (GGG-50)
  14.	Nút điều tiết	Thép không gỉ 304
  15.	Mặt tựa	Thép không gỉ 304
  16.	Thân van	Gang dẻo GJS-500-7 (GGG-50)
  17.	Bộ lọc	Thép không gỉ 304
  18.	Chốt	Thép không gỉ 304
  19.	Van điều tiết	Thép không gỉ 304
  20.	Van kim	Thép không gỉ 304
  21.		Thép không gỉ 304

  Tiêu chuẩn

• Thiết kế theo EN 1074-5
• Khoảng cách giữa hai bề mặt theo EN 558 bảng 2 series 1
• Mặt bích khoan theo EN1092-2 (ISO 7005-2), PN10/16

•
